仪器概述

颗粒物聚集采样器(Spot Sampler™,Series 110B aerosol particle collector)是用于收集5nm ~ 10μm的颗粒物采样器。该仪器由一根芯横跨三个温度不同的区域,形成一根温和的三级生长管,使气溶胶颗粒物进入收集器后暴露在过饱和的水蒸气环境中,并冷凝长大,最后被捕集到采集盘或采集瓶内。该采样器收集效率高于90%,并能保持生物的活性。点击观看 视频介绍


工作原理

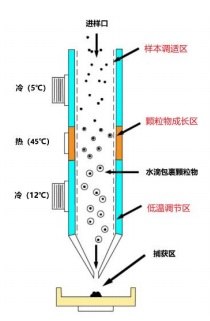

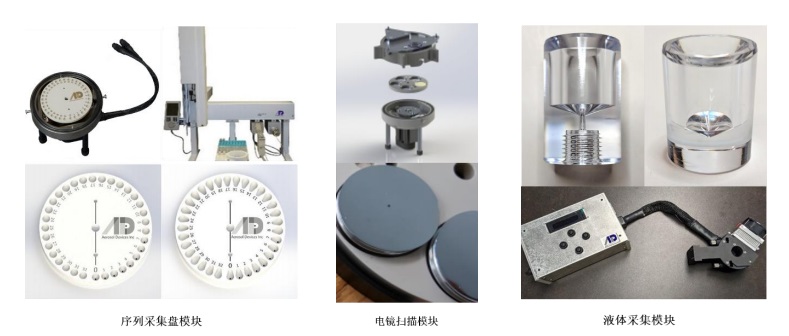

Spot Sampler™的冷凝生长管被水浸湿,并横跨三个温度不同的区域:样本调适区、颗粒物成长区和低温调节区。样本调适区使样气变成受控的气溶胶流,使气流所处的环境独立于进入的样品流条件。进入颗粒物成长区以后,芯内的水被加热成水蒸气,为通过入口样本调适区的较冷粒子创造过饱和条件,使其活化长大,颗粒物被有效地放大成近3μm的水滴。然后进入低温调节区,颗粒物继续长大,同时气流温度降低,多余的水汽被回收到较冷的芯内。被水包裹的颗粒物最后被温和地采集到序列采集盘或液体采集瓶内(如下图)。在序列采集盘上,样品会在每个孔内形成一个干燥的、直径约为1毫米的斑点。收集的样品可直接放置在自动进样器上进行分析检测。或者,由水包裹的颗粒物进入装有约0.5毫升液体的小瓶中。



技术优势

  1. 对颗粒物的收集效率高,无颗粒物反弹。序列采集盘采集时,对5nm~2.5μm颗粒物的收集效率高于95%;液体采集时,对5nm~10μm颗粒物的收集效率高于90%
  2. 对气流的短时间加热使易挥发性组分的损失最小化,减少了热分解并保持微生物活性
  3. 序列采样,自行设置采样时间
  4. 使样品浓缩沉积,提高了分析灵敏度
  5. 自动化的样品处理减少了单调又费事的样品准备时间

应用

  1. 生物气溶胶采集:捕捉活性生物、传染病传播、基因组保存
  2. 环境采样:空气质量研究、健康影响、职业健康、气候研究、生物质燃烧
  3. 半导体:纳米颗粒污染
  4. 气溶胶物理化学研究

技术指标

  1. 粒径范围:序列采集盘采集:5nm ~ 2.5μm;液体采集:5nm ~ 10μm
  2. 采集效率:序列采集盘收集:>95%;液体收集:90%
  3. 工作液:纯净水/过滤水
  4. 采样流量:1.0-1.5 L/min(用户可调)
  5. 样品条件:0-40℃, 无腐蚀
  6. 通信接口:USB(采样参数和仪器状态)
  7. 运行环境:温度:10-35℃;湿度:10-95%
  8. 尺寸:50cm (H) x 30.5cm (W) x 25.5cm (D)
  9. 重量:生长管单元:6.8 kg; 序列采集模块:1.1 kg; SEM序列采集模块:1.1kg; 液体采集模块:0.1kg
  10. 电源:90-264 VAC / 47-63 Hz; 12 VDC, 15A
  11. 可选组件:入口旋风分离器:选择进入采样器的气溶胶粒径上限;液位控制器:与液体采样模块结合,实现24小时连续液体采样

参考文献

  1. Eiguren-Fernandez, A., N. Kreisberg and S. Hering. (2017) An On-line Monitor of the Oxidative Capacity of Aerosols (o-MOCA), Atmos. Meas. Tech., 10, 633-644, doi:10.5194/amt-10-633-2017
  2. Hering, S., Lewis, G., and Spielman, S. (2014) Moderated, Water-Based Condensational Particle Growth in a Laminar Flow, Aerosol Science Technology, 48, 401-408, 2014.
  3. Noblitt, S. D., Lewis, G. S., Liu, Y., Hering, S. V., Collett, Jr, J. L., Henry, C. S. (2009) Interfacing microchip electrophoresis to a growth tube particle collector for semi-continuous monitoring of aerosol composition,” Analytical Chemistry, 81, 10029-10037.
