仪器概述

便携式气溶胶发生器（英文名：Portable Aerosol Generator,型号：PAG-1010）是一款产生气溶胶的仪器。该仪器由位于美国科罗拉多州博德市（Boulder, Colorado, SA）的“Handix” 公司（ Handix LLC.）制造。气溶胶发生器的主要用途是产生气溶胶，用来测试标定其他测量气溶胶的仪器。该仪器安装在一个便携仪器箱内，既可用于实验室，又可以方便地带到外场使用。

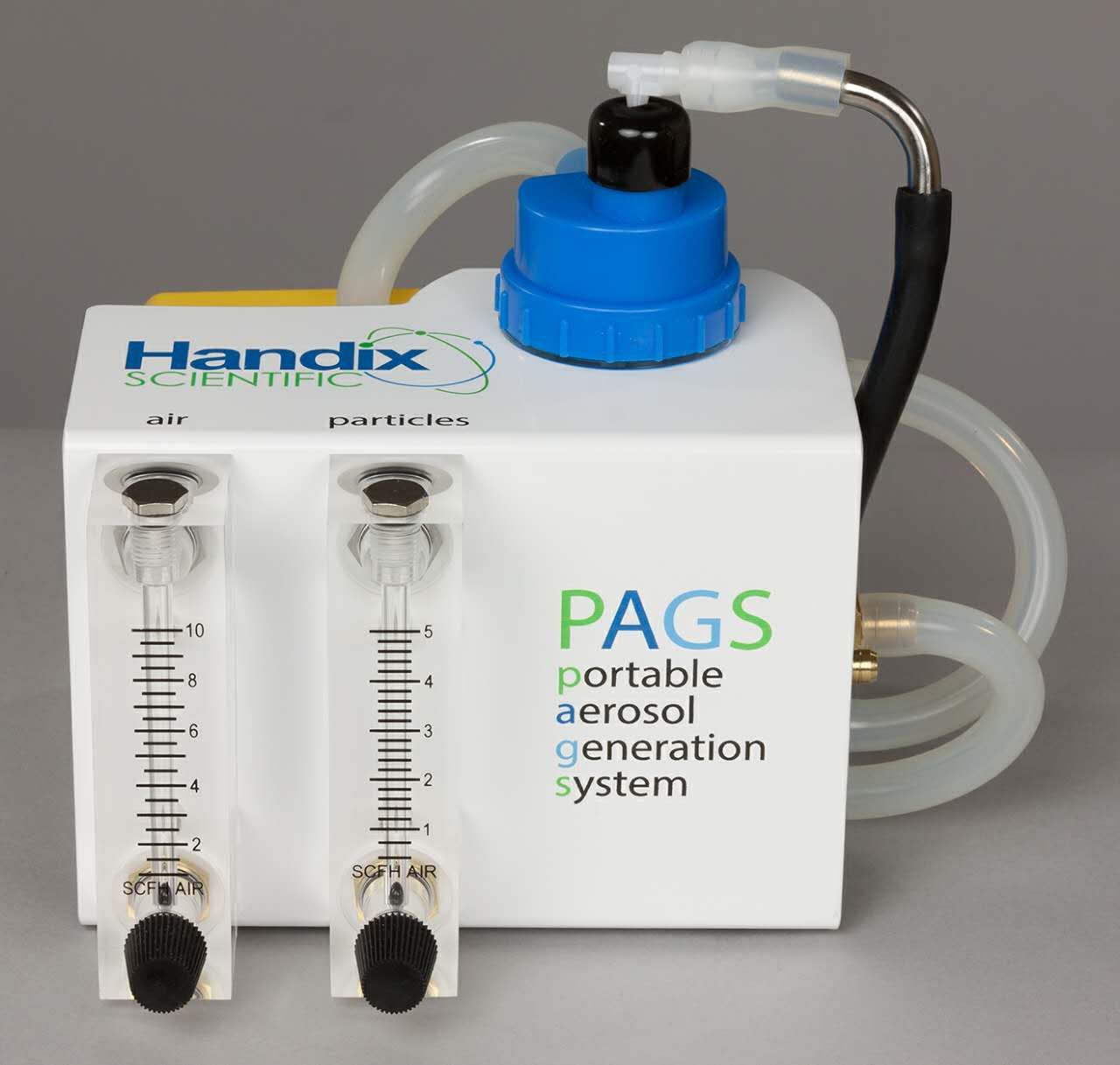

图1. 便携式气溶胶发生器外观

应用范围

• 产生 PSL 小球、无机盐、黑炭和其他气溶胶，用来标定其他测量气溶胶的仪器

技术特点

• 内置电池，无需额外供电
• 自身可产生零气，无需另外提供
• 重量轻，体积小，便于携带

技术指标

• 产生的气溶胶的尺寸： 由微球材料（PSL）或溶质性质等决定
• 产生的气溶胶的浓度：用户可调；液体雾化速率约为30ml/h
• 气溶胶出品流量＜3SLPM，总流量（气溶胶出口+鞘气流量）＜5LPM，气泵流量： 1-7 LPM
• 气泵电源： 12VDC，1.67A；电池运行时长约1h，包含充电器（100-240VAC，50/60Hz）
• 仪器尺寸： 6.0"W x 7.5"D x 6.25"H（仪器箱尺寸13.38"L x 11.62"W x 6"H）
• 仪器重量： 3.6 kg

工作原理

仪器内置的气泵产生一束高压气流，当经过高效过滤器过滤后的清洁气流通过雾化瓶内的液体吸管上端时，部分液体（和溶于液体内的标准小球）被倒吸到吸管上空，这些液体就被高压气流打成细小水珠，从而生成气溶胶。这些气溶胶在混合箱内稀释之后，就可以用来标定测量气溶胶的仪器。

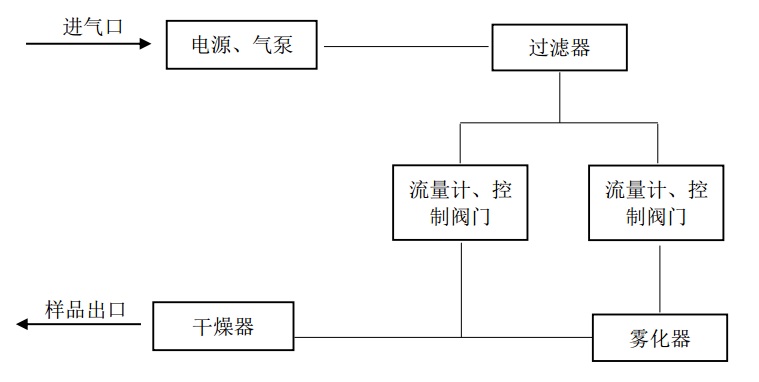

图3. 便携式气溶胶发生器原理图
